Feature

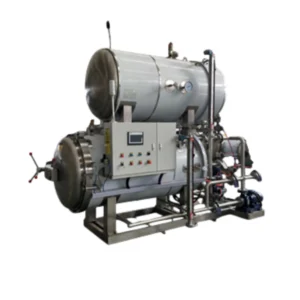

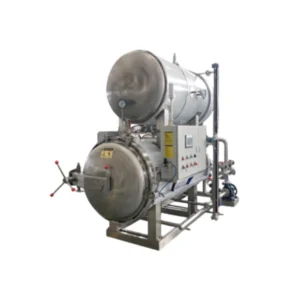

เป็นเครื่องฆ่าเชื้อขนาดเล็ก ระบบปิดแบบผ่านตัวกลางโดยการพ่นน้ำร้อนและไอน้ำร้อน ที่สภาวะแรงดันสูงพร้อมระบบหล่อเย็น สามารถใช้กับบรรจุภัณฑ์อาหารต่างๆ เช่น กระป๋อง ขวดแก้ว ถาดพลาสติกทนความร้อนสูงและถุงพลาสติกทนความร้อนแบบอ่อนตัว ควบคุมการทำงานด้วยโปรแกรมอัตโนมัติ
1. รายละเอียดตัวเครื่อง
- ตัวถังฆ่าเชื้อ 800*1000*5 มม. 1 SUS304 สำหรับใส่บรรจุภัณฑ์
- ตัวถังต้มน้ำร้อน 800*1000*5mm 1 SUS304 สำหรับบรรจุน้ำ
- ท่อจ่ายน้ำร้อน DN800*5mm 8 SUS304 ท่อสำหรับหัวฉีดน้ำร้อน
- หน้าแปลน DN800 1 SUS304 ขึ้นรูปแบบชิ้นเดียวไร้รอยต่อ
- ฝามีมือจับและล๊อก 800# 1 SS มือจับแบบพวงมาลัยInterlock Sensor
- บานพับ/ข้อต่อ 800# 2 SS ใช้แบบบานพับมีลูกปืน
- ฮีตเตอร์แท่งแบบไฟฟ้า 80 KW 1 SS ถังต้มน้ำ 20 KW * 2 ชุด, ถังฆ่าเชื้อ 20KW * 2 ชุด
- รางเลื่อน 800# 1 SUS304 สำหรับเลื่อนรถเข็น
- ฉนวน 800# 2 ใยหินหนา2นิ้ว หุ้มปิดทับด้วยสแตนเลส 304
- ชุดวัดระดับน้ำในถัง 800# 2 Magnetic Control แสดงระดับน้ำในถังน้ำและถังฆ่าเชื้อ
- ช่องมองผลิตภัณฑ์ 800# 1 ช่องกระจก4นิ้ว หนา2นิ้ว สำหรับดูภายในถังฆ่าเชื้อ
- ท่อไอน้ำ Steam Valve ¾” 1 SUS304 Automatic Valve Control
- ท่อลมเข้า Air inlet ½” 1 SUS304 Automatic Valve Control
- ท่อระบาย อากาศ Vent Valve ½” 1 SUS304 Automatic Valve Control
- ท่อน้ำเข้าถังฆ่าเชื้อ Water Valve ½” 1 SUS304 Automatic Valve Control
- ท่อระบายน้ำออก Drain Valve 1” 1 SUS304 Automatic Valve Control
- ท่อระบายน้ำทิ้ง Overflow Valve 1” 1 SUS304 Automatic Valve Control
- ท่อน้ำเย็นเข้า Colling Valve 1” 1 SUS304 Automatic Valve Control
- ยางซิลิโคน 800# 1 ซิลิโคน ยางทนความร้อนได้ 200 ℃
2. ชุดอุปกรณ์ประกอบเครื่อง
- ปั๊มน้ำหมุนเวียน 40-100(I) flow：16.3m³/h，HM:11.3m;power 2.2 KW;
- High temperature resistance above 130℃ 1 ปั๊มน้ำร้อนแบบทนความร้อนสูงขนาด3แรงม้าใช้แมคคานิคัลซีล โอริงทำจากไวตันหรือเทียบเท่า
- ปั๊มน้ำแรงดันสำหรับฉีด 40-160（I),flow:12.5m³/h，
- Hm: 32m，power: 3.0KW 1 ปั๊มสำหรับฉีดน้ำร้อนและน้ำเย็นแรงดันสูง
- วาล์วเช็คน้ำ DN40 1 ป้องกันการไหลย้อนกลับของน้ำ
- วาล์วแบบปีกผีเสื้อใช้ลม DN40 1 สำหรับน้ำเข้าระบบ
- 1สำหรับน้ำทิ้ง
- 2สำหรับน้ำเข้าถังฆ่าเชื้อ, น้ำหมุนเวียน
- 2สำหรับน้ำย้อนกลับในระบบ
- DN321สำหรับปรับแรงดัน
- วาล์วแบบสกรู DN15 2 สำหรับระบบลม
- DN202สำหรับระบบระบายอากาศ
- วาล์วทางเดียว DN20 1 สำหรับป้องกันแรงดันในถังต้มน้ำร้อน
- วาล์วนิรภัย DN20 1 สำหรับป้องกันความดันเกินกำหนด
- มาตรวัดแรงดัน ขนาดหน้าปัทม์ 4 นิ้ว 1 สำหรับแสดงค่าแรงดัน
- ชุดควบคุมแรงดันลม Air Regulator 1 สำหรับควบคุมแรงดันลม
3. ชุดอุปกรณ์ควบคุมการทำงาน
- หน้าจอแบบสัมผัส4นิ้ว Smart 700 IE Siemens 1 ควบคุมการทำงานแบบสัมผัสทั้งหมด
- PLC 6ES 7 216-2BD23-OXB8 Siemens 1 โปรแกรมการควบคุมการทำงานในการฆ่าเชื้อแบบอัตโนมัติ
- หน่วยคุมอุณหภูมิ 6ES 7 231-7PC22-OXA0 Siemens 1 ส่วนการควบคุมอุณหภูมิอัตโนมัติ
- หน่วยควบคุมแรงดัน 6ES 7 231-OHC22-OXA8 Siemens 1 ส่วนการควบคุมแรงดันอัตโนมัติ
- หน่วยส่งสัญญาณ 6ES 7 222-1HF22-OXA8 Siemens 1 ส่งสัญญาณไปยังส่วนต่างๆ
- เซ็นเซอร์วัดแรงดัน 0-10 bar HUBA 1 วัดแรงดันภายในถัง
- PT100 Type K WZP-238 0-250℃ / 10 วัดอุณหภูมิภายในถัง ผ่านการสอบเทียบและมีใบรับรอง
- Solenoid valve 4V210-08 DC24V Delixi 1 ควบคุมเปิด ปิดวาล์วต่างๆ
- ตู้ควบคุมการทำงาน SS 304 FNB 1 ใสอุปกรณ์การควบคุมการทำงานภายในมีพัดลมระบายอากาศ
- ระบบไฟฟ้าสำรอง UPS 1 KVA Zercon 1 อุปกรณ์สำรองไฟฟ้า ฉุกเฉิน
- AC contactor LC1D 25M7C AC220V Schneider 1 ควบคุมปั๊มน้ำ
- AC contactor LC1D 18M7C AC220V Schneider 1 ควบคุมปั๊มน้ำ
- AC contactor 110A AC220V Schneider 1 ควบคุมฮีตเตอร์ไฟฟ้า
- เบรคเกอร์มอเตอร์ GV2-ME20C/13-18A Schneider 1
- ป้องกันมอเตอร์ไหม้
- โอเวอร์โหลด ไฟตก ไฟเกิน
- เบรคเกร์มอเตอร์GV2-ME32C/23-32ASchneider 1
- ชุดปรับแรงดันลม AW4000-04 Delixi 1 กรองลมและปรับแรงดันลม
- Proximity switch LJA18-10PN1 / 1 ควบคุมความเสถียร
- Indicator XB2BVM4LC（AC220V RED） Schneider 1 แสดงสัญญาณ
- Leakage circuit breaker C65N-C63A/4PVE Schneider 1 ป้องกันไฟฟ้ารั่ว
- เบรคเกอร์หลัก OSMC32N2C10 Schneider 1 ควบคุมและป้องกันอุปกรณ์เสียหาย
- กุญแจตู้ XB2BG21C (OPEN) Schneider 1 เปิด ปิด อุปกรณ์
- ปุ่มหยุดฉุกเฉิน XB2BS442C （close）) Schneider 1 หยุดการทำงานฉุกเฉิน
- ปุ่มเปิด ปิดเครื่อง ABL2REM24045 (100W ) Schneider 1 ควบคุมการจ่ายไฟฟ้า
- Intermediate relay RXM2LB2BD DC24V Schneider 1 ควบคุมแผงวงจร
- Terminal blockTD15-20 Zhengtai1
- Modular socketAC30 10-16A Zhengtai1
- Illuminated button XB2BW33B1C (DC24V green) Schneider 1 สั่งงานระบบ
- Illuminated button XB2BW34B1C (DC24V red) Schneider 1 สั่งงานระบบ
- สวิทช์ XB2BD21C (open) Schneider 1 เปิด ปิด
- ไฟแสดง1 JD501-L02R024 Tianyi 1 แสดงสัญญาณ
- ไฟแสดง2 JD501-L02G024 Tianyi 1 แสดงสัญญาณ
- ไฟแสดง3 JD501-L02Y024 Tianyi 1 แสดงสัญญาณ
- ออด JD502-F021OB024 Tianyi 1 ส่งเสียงเตือน
- ช่องสัญญาณ B03 Tianyi 1 Alarm
- ชุดนับ SC-2 Tianyi 1 Alarm
4.ขนาดและอุปกรณ์ประกอบ
- รายการขนาดวัสดุหน่วยจำนวน
- เครื่องฆ่าเชื้อ800*1000*5 มม.SUS304ชุด1
- รถเข็นสแตนเลส มีล้อเลื่อน500*800*300 มม.SUS304ชุด2
- ตระกร้าสแตนเลส มีล้อเลื่อน500*600*300 มม.SUS304ชุด2
- ถาดสแตนเลส 500*500*20 มม.SUS304ใบ8
- แผ่นกั้น500*500*10 มม.SUS304ชิ้น50
- ปั๊มลมแบบสกรู3-5 แรงม้าเครื่องถังพักลม 150 ลิตร
- คู่มือการทำงานA 4กระดาษชุด3
- ฝาปิดถังฆ่าเชื้อ เส้นผ่าศูนย์กลาง 800 มม.แบบพวงมาลัยหมุนล๊อก มีระบบป้องกันการปิดเปิด ขณะเครื่องกำลังทำงาน ด้วยเซ็นเซอร์
- หน้าจอควบคุมและระบบการทำงาน ควบคุมการทำงานด้วยโปรแกรมอัตโนมัติ PLC จอสั่งงานระบบสัมผัส ขนาด 4 นิ้ว สามารถแสดงสถานการณ์ทำงาน การควบคุมอุณหภูมิและความดันในการฆ่าเชื้อแบบอัตโนมัติ สามารถบันทึกอุณหภูมิและความดันในชุดเดียวกันโดยใช้เครื่องบันทึกอุณหภูมิและสามารถพิมพ์ผลการบันทึกได้ หลังฆ่าเชื้อ มีสัญญาณเตือนเมื่อเกิดข้อผิดพลาดในการทำงาน
